Флорариум .

[владислав]

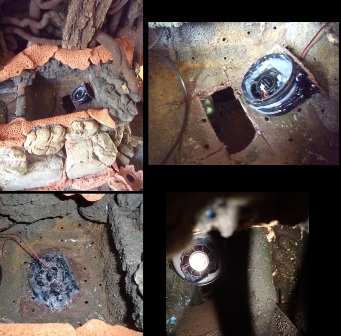

Замки-упоры будут полимеризоваться неделю , не рассчитывал ,что будет так долго. Пока простой , решил сделать вентиляцию под поддонами (кулер 4 см диаметр) . Она будет сопряжена питанием с общей вентиляцией ,в этой цепи - вентилятором больше, вентилятором меньше - не имеет значения ,но конечно, лучше больше.

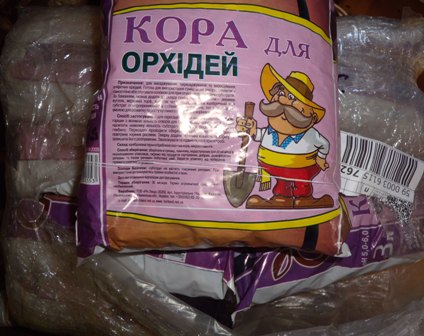

В поддоны будет засыпана чистая сосновая кора "Садівник". Она без примесей торфа и прочего , выварена .


Так же подумываю засунуть под поддоны ультрафиолетовый светодиод на 3 ватта, чтоб обеззараживал поверхность воды, идущей на сток. Проводов провел в флорариум с запасом , специально для реализации таких , приходящих со временем, второстепенных идей.

[владислав]

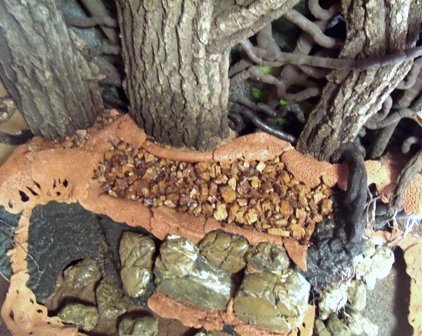

С поддонами закончил . Загружены мелкой и средней фракциями сосновой коры и трухой дубового пня средней и крупной фракции 50/50 .
Смочил водой, интересно...труха пня щелкает и трещит под воздействием воды, точно как угли костра от пламени.


[Annoli]

Виглядає гарно. Цікаво, скільки рослин буде там жити? Приблизно. Дурне питання, я знаю, воно мене саму дратує, коли його мені ставлять. Але все одно цифра цікавить. Владиславе, Ви скількох кандидатів вже підібрали до флораріуму?

[владислав]

Дякую. Переїдуть всі, що нудяться в маленьких ємностях.
Ось приблизний список.
Angraecum distichum
Bulbophyllum ambrosia
Bulbophyllum retusiusculum
Bulbophyllum frostii
Bulbophyllum tingabarinum
Bulbophyllum ornatissimum
Bulbophyllum Emily Siegerist
Promenaea Meadow Gold
Schoenorchis scolopendria
Schoenorchis fragrans
Neofinetia falcata "Aojiku Yoroidoshi"
Oncidium cheirophorum
Brassavola nodosa
blc. jairak kiku
Oberonia myosurus
Dendrobium linguiforme
Dendrobium lichenastrum
Dendrobium phalaenopsis
Dendrobium linguiforme
Psychopsiella limminghei
Grammatophyllum scriptum var kiilani
Pleurothallis grobyi
В залишившиєся місця буду докуповувати деякі тут в магазині, ті, що рекомендувала Діана. І шукати в інтернеті ті, які хочеться , але яких в магазині немає.
В основному буду шукати мініатюрки які притискаються до поверхні

[Annoli]

Бульбофілум амброзія.... Мрія ідіота
Неофінетію я б не радила ставити у флораріум. Мені здається, що їй буде краще на відкритому повітрі. Хоча, може, це залежить від її віку.
В списку не вистачає драгоцінок. А їм там буде добре....

[владислав]

Спасибі за пораду.Буду шукати Macodes. По японцю , флораріум навряд чи виявиться однаковий за параметрами по всьому об'єму. Може знайду місце. Іншого у орхідеї не буде. У мене в подібних, планованим умовах відростила 4 нових кореня і 3,5 листа. Неофінетія дуже маленька, може тому поки без проблем. Молодий лист у неї точно відповідає японської фантазії в назві, не хочеться таке втратити. Загнивання встиг попередити у Oberonia myosurus, допомогла фотка положення рослини в природі , повернув її вгору корінням . Гниття припинилося, рослина відповіла зростанням. Так що, сподіваюся, встигну помітити у неофінетіі початок появи проблеми , досвід вже трохи є. До речі, знайомий вам Фрості таки рушив у ріст , тиждень тому, бульбу буде давати вже в новому місці.

Neofinetia falcata "Aojiku Yoroidoshi"


Oberonia myosurus


Bulbophyllum frostii


[Annoli]

У, яке коріння у нео! Клас!

[владислав]

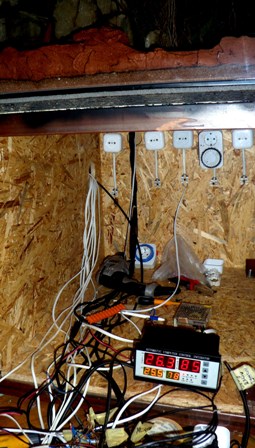

Монтаж и тестирование электрических цепей и приборов веду параллельно в правом отсеке подставки под флорариум. Тратится довольно много времени на решение всевозможных мелких проблем , которые не мог заранее предвидеть. Но так ,или иначе, флорариум уже держит свою влажность ,более просыхать между тестированиями он не будет.


[владислав]

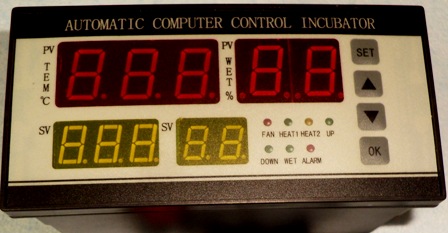

Появилась задача , связанная с работой инкубаторного контролера . Контроллер держит очень точно температуру , до десятых градуса . Не знаю ,к добру это , или нет ,покажет время. Но одна проблема возникает с ходу , допустим подача сигнала на охладительную систему (кулеры вытяжные) от контролера должна происходить при достижении 26С . Температура в крупной емкости не падает резко (этого я не учитывал ранее ). Она колеблется. Одну секунду она 25,9С другую 26С и опять возвращается к 25,9С и так несколько раз .Разумеется при 26 С контроллер дает команду на кулеры ,а при 25,9 отменяет команду. Вентиляторы дернулись на пару оборотов и замерли , и так несколько раз к ряду. А температура в емкости при этом не падает , емкость слишком большая, короткие рывки по несколько оборотов вентиляторов ничем не помогают. Ну вот температура дошла до более стойкого состояния 26 С, вентиляторы заработали дольше , но быстро охладили до 25,9 С… (это ведь всего 0,1 градус ) и отключились контролером. Начинаются опять "двадцать пять" , дерганье вентиляторов ,так как температура опять скачет , за ней контролер со своими командами 25,9С ... 26С … 25,9С ... 26С... . Этот режим работы явно убивает вентиляторы и контроллер , вопрос охлаждения не решается эффективно . И ещё, при команде контроллера реле внутри его корпуса щелкает , слабенько, но слышимо, при частых командах щелканье утомляет слух.

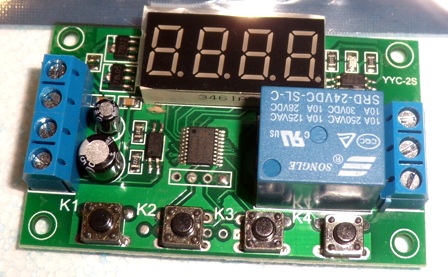

Решил задачу добавлением к контроллеру программируемого реле задержки YYC-2S (24) .


В YYC-2S есть программа (номер р-38) , если контроллер первый раз щелкнул при достижении 26С , то YYC-2S подхватывает этот сигнал и уже не обращает внимания, какие команды дальше дает контроллер . Начинает выполняться то действие, которые заложено в программу р-38 , а именно - подается питание на кулеры столько времени , сколько выставишь на YYC-2S . Например, выставил 5 минут на YYC-2S и после первого срабатывания контроллера ( при 26С ) вентиляторы начинают крутиться 5 минут , не обращая внимания на контроллер ,но выполняя команду YYC-2S . Охлаждение емкости на 1-2 градуса за 5 минут заставят надолго замолчать контроллер.
Я выбрал именно эту программу потому, что она срабатывает 2 раза за цикл (в YYC-2S много разнообразных программ , с разными циклами, вот частичный видео обзор , кому интересно https://www.youtube.com/watch?v=F0toxmZa1DA ) . Если при программе р-38 на нормально замкнутую часть рабочего реле платы YYC-2S повесить вентиляторы, а на нормально разомкнутую - форсунки тумана , то можно получить после срабатывания контроллера следующую картину. 5 минут крутятся вентиляторы 5 минут идет туман, затем опять 5 минут кулеры выгоняют влажность и 5 минут туман опять охлаждает емкость( распыление воды в туман под высоким давление снижает температуру окружающей среды). За этот цикл температура снизится ,к примеру, до 24 С и после достижения 26С опять этот цикл. Всего один щелчок реле в час. Время 5 минут я взял произвольно , вообще интервал выставляется любой (до 16 часов) .
Касательно вентиляции. Кулеры внутренние, как и вытяжные, должны останавливаться при срабатывании орошения и тумана (иначе быстро выйдут из строя под действием накручиваемых вокруг себя капель воды ) . Кулеры внутренние ,в отличии от вытяжных , должны работать беспрерывно , вытяжные же только эпизодически , в основном на охлаждение ,или снижение влажности . Поэтому взаимоотношение кулеров вытяжных и внутренних ,учитывающих работу орошения/тумана будет выполнять более дешевое и максимально простое реле задержки включения и удержания , в котором нет программ , а есть только одно действие . Это уже решение второй задачи .

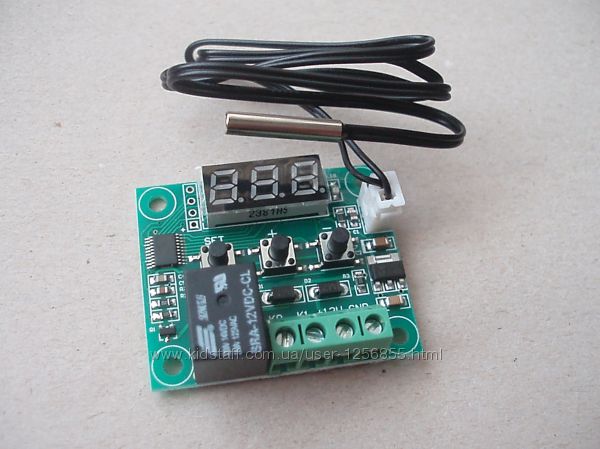

Третья задача в этой серии . Так как ночная температура должна быть ниже дневной , потребуется усложнение - ночной контролер температуры . Контролеры могут меняться местами , заступая в работу по очереди , через таймер (все выставленные значения у контролеров остаются в памяти при отключении ). Для ночного буду искать без каких-либо дополнительных функций , максимально простой и относительно дешевый , например такой :


[владислав]

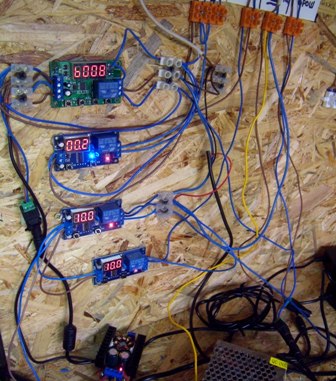

Основные функции автоматического жизнеобеспечения растений работают (вентиляция, охлаждение , орошение ) , остальное позже . Собрал пока в подвешенном состоянии , пришлось основательно повозиться с подключением ,так как я в этом почти дилетант. Можно устанавливать светильник на свое место и сажать растения.


[владислав]

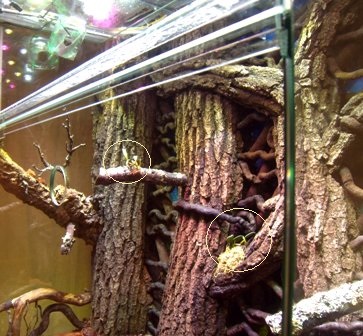

Bulbophyllum retusiusculum и Bulbophyllum Frostii , первые новоселы флорариума. Оба уже пустили новые росты , надеюсь приживутся.


[владислав]

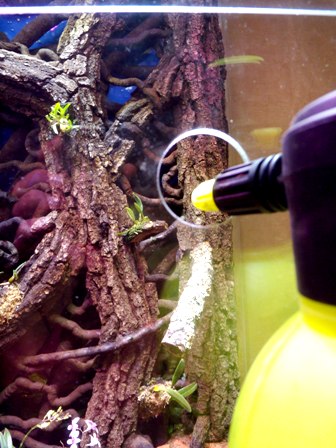

Работа орошения общая , равномерная по всей площади и точечные корректировки полива не выполнит ,тут отверстия диаметром 4.5 см ,играющие роль ручек съемных дверей, пришлись кстати . Через них можно добраться опрыскивателем до всех углов флорариума. Решение не ставить обычные мебельные ручки , а использовать отверстия оказалось удачным на практике и снимать дверь легко (хорошо держится в руках), и бонус полива без открывания дверей есть . Так же при работе вытяжной вентиляции, одновременно с включением тумана, видно струи воздуха, входящие в флорариум извне ,в отверстия ,4 отверстия становятся 4 точками вентиляции напротив тех групп растений , где они расположены.


[владислав]

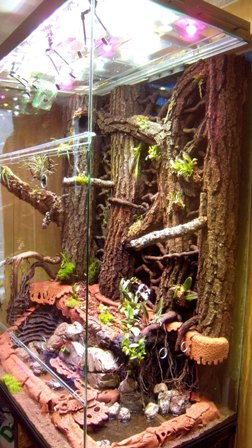

Пересадил большую часть растений из маленьких емкостей , а так же перенес несколько видов мха , которые смогли прижиться в моих условиях. Под действием мелких капель туманообразующих форсунок выглядит очень эффектно.



[Annoli]

Вже дуже гарно. І є простір для творчості. Показуйте наступних новоселів

[владислав]

Дякуємо. Сьогодні прийшли подарунком holcoglossum flavescens, Pleurothallis resupinata.
Буду завтра шукати їм місце.
